A design a többkamrás formákat vetnifigyelembe veszi az alumínium víz áramlásának optimalizálását, hogy biztosítsa az egyenletességet a töltés és hűtés során, és kiváló minőségű alumínium blokkokat állítson elő. És minden kamrának van egy adagoló- és nyomónyílása, amely csökkenti az alumínium víz hűtési idejét, miközben zökkenőmentesen működik, és a többkamrás kocaformák egyszerre több alumínium vizes blokkot is képesek feldolgozni, csökkentve a gyártási időt és az emberi erőforrás igényt, ami jelentős gazdasági előnyökkel jár. az öntödébe. Ezután a többkamrás kocaformák előnyeiről fogunk beszélni.

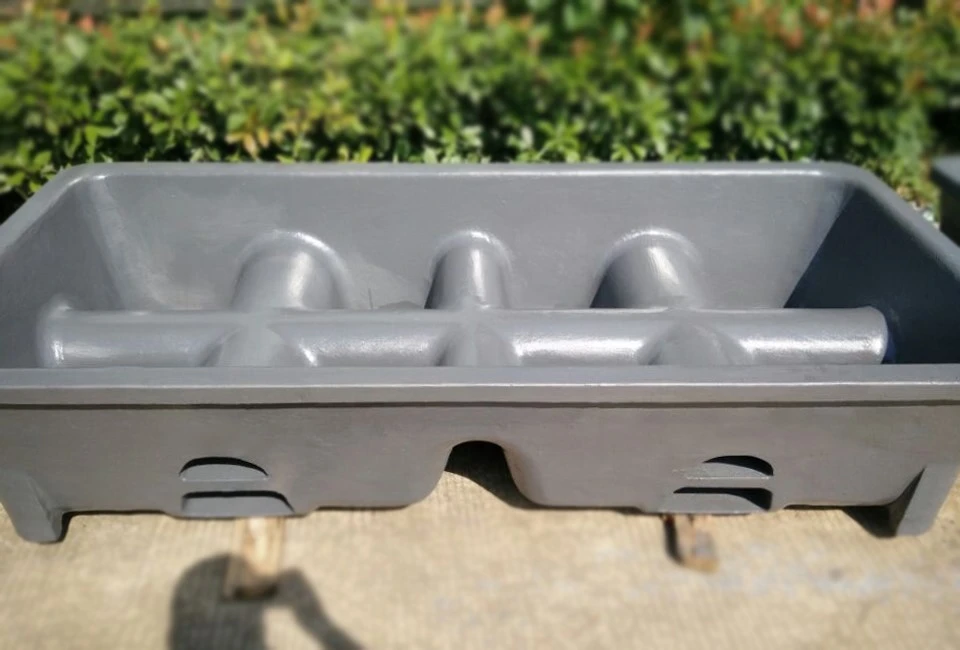

Hogyan működik egy többkamrás koca öntőforma?
A többüregű kocaforma olyan speciális forma, amely két vagy több formalenyomatot tartalmaz a száron és a húzón belül. Itt van egy lebontás, hogyan aTöbbkamrás öntőformák vetéseművek:
Többféle formalenyomat:Eltérően az egygödrös formáktól, amelyek alakonként egy kiálló formát hoznak létre, a többüregű kocaformáknál néhány formalenyomat egy adott kialakításban van elrendezve. Ez a kialakítás elősegíti az üregek közötti eloszlást, figyelembe véve a helyiség hatékony kihasználását és korlátozza a forma általános méretét.
Egységes etetőrendszer:Az egyes üregek egyenletes fémáramlásának biztosítása érdekében egyetlen csonk- és csúszórendszert használnak a forma összes üregének táplálására. A fúvóka tölti ki a fő csatornát, amelyen keresztül a folyékony fém belép a formába, míg a sprinterek minden egyes üregbe beillesztik a fémet.
Fém forgalmazása:A betétek, amelyek kis nyílások, amelyek minden üregbe vezetnek, stratégiailag úgy vannak elhelyezve, hogy az olvadt fémet egyenletesen ossza el az összes formalenyomat között. Ez biztosítja, hogy minden üreg egyenletesen legyen kitöltve, ami egyenletes öntési minőséget eredményez.
Megfelelő szellőzés:A többkamrás kocaformáknál fontos a kielégítő légtelenítés, hogy a gázok a forma minden területéről távozzanak. A megfelelően kialakított szellőzőnyílások segítenek megelőzni az olyan hibákat, mint a gáz porozitása, és biztosítják az öntvények minőségét.
Hatékony extrakció:Amikor a fém megszilárdult és a kiálló rendszer elkészült, az öntvényeket kiemelik a formából. Egyes gyártási műveleteknél ez a folyamat automatizált, és gépeket vagy robotokat használnak az öntvények hatékony eltávolítására a formából.
A többkamrás kocaformák használatával a gyártók jelentősen növelhetik a termelékenységet azáltal, hogy több minőségi öntvényt készítenek egyetlen öntési ciklusban. Az egységes adagolórendszer, a megfelelő fémeloszlás és a hatékony szellőztetés egyenletes öntési minőséget biztosít minden üregben.
Milyen termelékenységi előnyöket kínálnak a többüregű formák?
A többüregű formák alkalmazásának alapvető előnye a szakértelem óriási emelése, és az eredmény másként jelent meg az együreges formákhoz képest. Itt vannak a legfontosabb termelékenységi előnyeiTöbbkamrás öntőformák vetése:
Megnövelt teljesítmény:A többüregű öntőformák figyelembe veszik a különböző öntvények egyidejű létrehozását egyetlen formában, ami jelentős hozamnövekedést eredményez. Például egy 4-üreges öntőforma négyszer annyi öntvényt hozhat létre, mint együreges öntőforma hasonló kezelési idő és munkavégzés mellett.
Csökkentett formázási idő:Több üreg egyidejű kitöltésével a többüreges formák esetében lecsökken a kiállásonkénti vágási idő. Ez a hatékonyságjavulás hozzájárul a gyorsabb ciklusidőkhöz és a nagyobb termelési teljesítményhez.
Optimalizált olvasztó kemence idő:A többüregű formák segítenek minimalizálni a fém kemencében történő megolvasztásához szükséges időt egy gyártott darabonként. Az egy ciklusban több alkatrész öntésének lehetősége az olvasztóberendezések és az energiaforrások hatékonyabb kihasználását eredményezi.
Csökkent befejező munka:Azáltal, hogy több öntvényt készítenek egyetlen formában, a többüregű formák csökkentik az alkatrészenkénti befejező munka mennyiségét. Ez munkaerőköltség-megtakarításhoz vezet, és egyszerűsíti az öntés utáni feldolgozási szakaszt.
Gyorsított mintaköltség amortizáció:A többüregű formákkal elérhető nagyobb gyártási mennyiség lehetővé teszi a mintaköltségek gyorsabb amortizációját nagyobb számú öntvényen. Ez a költséghatékonysági előny növeli az öntési műveletek általános jövedelmezőségét.
Tömeggyártási képesség:A többüregű formák alkalmasak nagy volumenű készítési helyzetekre, ahol a gyors eredmény kulcsfontosságú. A különféle minőségi öntvények korlátozottabb időn belüli hatékony gyártására való képesség lehetővé teszi a gyártók számára, hogy produktívan és valóban kielégítsék az igényeket.
Összefoglalva, a többüregű öntőformák használata jelentős termelékenységi előnyöket kínál, beleértve a megnövekedett teljesítményt, a csökkentett formázási időt, az optimalizált kemence kihasználtságot, a csökkentett utómunkálatokat, a felgyorsított mintaköltségek megtérülését és a nagyobb tömeggyártási képességeket. Ezek az előnyök a többüregű formákat értékes eszközzé teszik az öntési műveletek hatékonyságának és versenyképességének növelésében.
Mik a legfontosabb tervezési szempontok a többkamrás kocaformák esetében?
A többkamrás kocaformák sikeres megvalósítása aprólékos tervezési megfontolásokon múlik az előnyeik maximalizálása érdekében. Íme a terv fő összetevői, amelyeket figyelembe kell venni:
Kiegyensúlyozott áramlási utak és az inga méretezése:Kulcsfontosságú a kiegyensúlyozott áramlási utak és a megfelelő méretű nyílások kialakítása, hogy megakadályozzuk az olvadt fém idő előtti fagyását az üregekben. Ez biztosítja az összes lenyomat egyenletes kitöltését, és megakadályozza a hibákat, például a hiányos öntvényeket.
Megfelelő szellőzőnyílások a gázokhoz:Megfelelő szellőzőberendezéseket kell beépíteni annak érdekében, hogy megkönnyítsék a gázok kijutását minden lenyomatból. A kényszerítő szellőztetés megakadályozza a gázokkal kapcsolatos szökést, például a porozitást, és garantálja az öntvények megbízhatóságát minden üregben.
A felszállók és hűtők stratégiai elhelyezése:A felszállókat és a hűtőket stratégiailag úgy kell elhelyezni, hogy minden üreget hatékonyan tápláljanak, elősegítve a következetes megszilárdulást és csökkentve a zsugorodásból eredő hibák valószínűségét. Ez egyenletes hűtést és megszilárdulást biztosít minden formalenyomatnál.
Fokozott merevség:A többüregű formákat fokozott rugalmatlansággal kell megtervezni, hogy elviseljék a folyékony fém által a különböző frontokon alkalmazott igénybevételt. Ez a mögöttes megbízhatóság alapvető fontosságú ahhoz, hogy lépést tartsunk az öntőforma tiszteletben tartásával a vetítési rendszer során.
A nagyobb zsugorodási alakváltozások figyelembevétele:A tervnek nagyobb zsugorodási feszültségeket kell ábrázolnia, amelyek a penészen belüli különböző problémás területek miatt jönnek létre. Ezen változók figyelembevételével enyhíthető a zsugorodáshoz kapcsolódó szökések, mint például a törések vagy csavarodások szerencsejátéka.
Szabványosított megjelenítések a minőségi konzisztencia érdekében:A lenyomatok szabványosítása az összes üregben biztosítja az öntvények minőségének egységességét. Ez magában foglalja a konzisztens méretek, felületkezelések és egyéb kritikus jellemzők megtartását.
Tiszta elválasztó vonalak a penészválasztáshoz:Az egyszerű elválasztó vonalak kialakítása megkönnyíti a formafelek tiszta szétválasztását az öntvények kihúzása során. Ez leegyszerűsíti a formázási folyamatot és hozzájárul az általános hatékonysághoz.
Az átgondolt és alapos tervezés elengedhetetlen ahhoz, hogy a hangöntvények minden üregben hibamentesek legyenek. A fejlett szimulációs és modellező eszközök használata segíthet az elrendezés és konfiguráció optimalizálásábanTöbbkamrás öntőformák vetése, végső soron hozzájárulva azok sikeres megvalósításához és teljesítményéhez.
Milyen korlátai vannak a többkamrás kocapenészeknek?
Míg a többüregű formák kritikus előnyöket kínálnak, bizonyos akadályokkal is járnak, amelyeket figyelembe kell venni:
Fokozott komplexitás a tervezésben:A többüregű kocaformák egyik korlátozása a kapuk tervezésének, szellőztetésének és a keretek gondozásának bonyolultsága több üreg esetén. A fém egyenletes áramlásának és megszilárdulásának biztosítása minden üregben gondos tervezést és aprólékos tervezési megfontolásokat igényel.
Magasabb hibaarány:Feltételezve, hogy a forma bármely szegmense alul van töltve vagy ki van éhezve a kiálló rendszer során, ez nagyobb tökéletlenségi arányt eredményezhet a létrehozott részeken. A megbízható töltés és keményedés lépést tartása minden gödörben alapvető fontosságú, hogy elkerüljük az olyan hibákat, mint a zsugorodás, porozitás vagy hiányos öntvények.
Nagyobb szerszámok költségei:A többüreges formák létrehozása rendszeresen nagyobb szerszámokat és öntőformákat foglal magában, ami magasabb összeszerelési költségeket eredményezhet, szemben az együreges formákkal. A szerszámok és felszerelések iránti érdeklődés jelentős lehet, ami hatással lehet az alkotás általános költségeire.
Változatos öntvények készítésének nehézségei:A többüregű formák kihívásokkal szembesülhetnek, ha az egyes üregekben egyidejűleg különböző öntvényeket készítenek. A tervezési korlátok és az összes üreg egyenletességére vonatkozó követelmények korlátozhatják a rugalmasságot, hogy egyazon szerszámon belül különböző alkatrészeket készítsenek.
A termikus egyensúlyhiány lehetőségei:A meleg, szabálytalan karakterisztikák a többüregű formák belsejében a folyékony fém ferde lehűlését és megkeményedését idézhetik elő, belső terhelést és réteghibákat okozva az öntvényekben. A meleg elemek felügyelete a különböző szegmensekben kritikus tesztet jelent.
Méret és súly korlátozások:A többüregű kocaformák korlátozhatják a hatékonyan elkészíthető rejtélyes alkatrészek méretét és súlyát. A nagy, bonyolult alkatrészek kihívásokat jelenthetnek a formatervezés, az anyagáramlás és a szerkezeti integritás tekintetében több üregben.
A fémtulajdonságok ellenőrzése:Az állandó fémtulajdonságok, például a hőmérséklet, a szervezettség és a mechanikai tulajdonságok garantálása a többüregű szerszámok minden szegmensében kihívást jelenthet. A fémtulajdonságok változatossága befolyásolhatja az öntvények minőségét és kivitelezését.
E korlátok kezelése további mérnöki erőfeszítéseket, aprólékos folyamatszabályozást, valamint a gyártási igények és alkatrésztervek gondos mérlegelését igényel. A többüregű kocaformák alkalmazásának megvalósíthatóságának és gyakorlatiasságának felmérése elengedhetetlen az előnyök maximalizálásához, miközben csökkenti a lehetséges kihívásokat és korlátokat.
Következtetés
Közepes és nagy termelési mennyiségek esetén,Többkamrás öntőformák vetésejelentősen növeli a termelékenységet és a hatékonyságot. A tervezőknek azonban figyelembe kell venniük a többszörös benyomások kiegyensúlyozásának bonyolultságát, és szimulációval és szigorúsággal mérsékelniük kell a lehetséges hibákat. Ha sikeresen alkalmazzák, a többüregű formák jelentős nyereséget eredményeznek az öntödék számára, amelyek célja a termelés növelése és a költségek csökkentése. Ha többet szeretne megtudni kocapenészeinkről, vegye fel velünk a kapcsolatot a telefonszámontech@huan-org.
Referenciák:
Beeley, P. (2001). Öntödei technológia. Oxford, Boston: Butterworth-Heinemann.
Brown, JR (2000). Foseco vasöntödei kézikönyv. Oxford, Boston: Butterworth-Heinemann.
Jain, PL (2009). Az öntödei technológia alapelvei. Újdelhi: Tata McGraw-Hill oktatás.
Jones, S. (2002). Fejlődés a héjformázó anyagok és eljárások terén. Transactions of the Institute of Marine Engineers, 114(2), 77-83.
Kalpakjian, S. & Schmid, SR (2014). Gyártástechnika és technológia. Upper Saddle River, NJ: Pearson.
